Tester
MTC
DESCRIZIONE GENERALE DEL SISTEMA

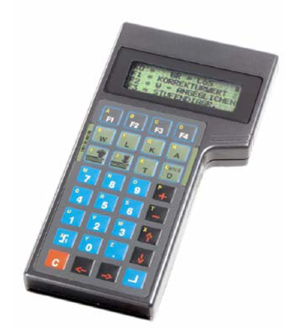

Il sistema Siemens VDO è uno strumento destinato a valutare in modo semi-automatico i parametri di unveicolo necessari per la determinazione della velocità e della distanza percorsa. Il suo uso da parte delpersonale autorizzato dell'officina, puo' essere effettuato sia per la prima calibrazione come per la calibrazioneperiodica dei veicoli.
Definizione di K = costante dell’apparecchio di controllo: caratteristica numerica che esprime il valore del
segnale di entrata necessario per ottenere l’indicazione e la registrazione della distanza percorsa di 1 Km;
questa costante deve essere espressa in giri per chilometro (K = … giri/Km) o impulsi per chilometro (K = …
imp/Km).
Definizione di W = coefficiente caratteristico del veicolo: caratteristica numerica che esprime il valore del
segnale d’uscita emesso dal trasmettitore, quando il veicolo percorre la distanza di un chilometro. Il coefficiente
caratteristico viene espresso in giri per chilometro (W = … giri/km) o impulsi per chilometro (W = … imp/Km).
Definizione di L = circonferenza effettiva dei pneumatici delle ruote: media delle distanze percorse da
ciascuna delle ruote che imprimono il movimento al veicolo (ruote motrici) durante una rotazione completa. La
misurazione di queste distanze viene espressa con L = … mm.
Si potranno effettuare le seguenti verifiche:
Determinazione della costante K dell’apparecchio di controllo
Determinazione degli errori, di velocità e percorrenza indicata dall’apparecchio di controllo montato sui
mezzi di trasporto, alla velocità del mezzo in prova corrispondente a 50 Km/h +/- 5, ovvero alle velocità
comprese tra 20 e 180KM/h
Determinazione dello sviluppo a terra delle ruote motrici, L
Determinazione della costante caratteristica del veicolo, W
Visualizzazione della velocità raggiunta dal veicolo
Visualizzazione del valore della costante K integrata nell’apparecchio di controllo
Inoltre la strumentazione:
Consente l’introduzione dei dati di montaggio, attivazione e taratura nel tachigrafo digitale Siemens
VDO DTCO 1381
Dispone di funzione di programmazione dei dati di installazione e funzionamento
|
